液壓振動臺儀器的詳細介紹說明

一、規模
    本規范規矩了液壓振動臺的基本參數、技能要求、查驗辦法和查驗規矩噸， 。
    本規范適用于額外正弦激振力不大于1 000 kN 的液壓振動臺(以下簡稱振動臺)。
二、規范性引證文件
    下列文件中的條款經過本規范的引證而變成本規范的條款。但凡注日期的引證文件，其隨后一切的修正單(不包括訂正的內容)或修訂版均不適用于本規范，但是， 鼓舞依據本規范達成協議的各方研討是不是可運用這些文件的版別。但凡不注日期的引證文件， 其極新版別適用于本規范。
GB/T 2298 機械振動與沖擊術語( GB/T2298- 1991 , neq ISO 2041: 1990)
GB/T 2611 -2007 實驗機通用技能要求
GB/T 10179- 1988 液壓伺服振動實驗設備特性的描繪辦法
JB/T6147-2007 實驗機包裝、包裝象征、儲運技能要求
三、術語
GB/T 2298 建立的以及下列術語和界說適用于本規范。
1. 額外負載rated mass
有關技能文件規矩的實驗負載。
2. 額外正弦激振力rated excitation force under sinusoìdal conditions
額外實驗負我下的正弦激振力。
3. 額外正弦加速度rated sinusoidal acceleration
額外激振力和額外負載下的加速度值。
4. 極限特性limit characteristic
在額外實驗負我下隨頻率改變的加速度的極限缸， 通常用極限曲線表明。
5. 額外頻率規模rated frequency range
極限特性曲線的頻率至頻率的規模。
6. 掃描定摞準確度sweep accuracy under fixed sinusoidal vibration level
在每分鐘一倍頻程的掃描速度下， 按額外加速度的80% 進行定振時所測得的各掃描點操控準確度的值。
7. 額外隨機激振力rated random excitation force
在額外負載條件下， 設置均勻加速度功率譜密度時所能到達的激振力。該力與頻率上、下限之間的均勻加速度功率訥密度對應。
四、振動臺的構成
    振動臺由以下部分構成
1) 液壓振動發生器;
2) 液壓源系統；
3) 伺動操控裝制;
4) 振動操控儀(可按用戶要求裝備)；
5) 輔佐設備。
五、基本參數與參數系列
1. 振動臺應給出下列基本參數：
a. 額外正弦激振力；
b. 額外頻率規模；
c. 額外頻率正弦加速度；
d. 額外速度；
e. 額外位移；
f. 額外負載；
g. 額外答應偏疼力矩。
2. 振動臺參數系列件表1，并優先選用表1的參數。


六、技能要求
1. 環境與作業條件
   振動臺在下列環境與作業條件下應能正常作業：
a. 環境溫度5℃~45℃。
b. 相對濕度不大于85%；
c. 電源電壓的改變?cè)陬~外電壓的±10%范圍內；
d. 周圍無腐蝕性介質和影響振動臺技能功用的振動源。
2. 油溫
   振動臺郵箱中的油溫為10℃~45℃。
3. 接連作業時間
   振動臺在正常作業條件下接連作業時間不少于4h，各項功用應正常無誤。
4. 外觀
   振動臺外觀質缸應符合GB/T 2611 -2007 中第10 章的規則。
5. 振動臺邊大作業噪聲
   制造者應給出攝動臺的作業瞧聲。
6. 裝置要求
   振動臺根底振動的加速度與振動臺主振方向的額外加速度之比不該大于5% 。
7. 振動操控儀

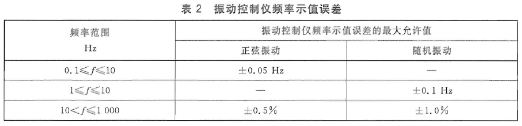

8. 振動操控儀在規則的頻率范圍內， 其頻率示缸差錯應符合表2 的規則。

9. 振動操控儀自問環加速度功率的-操控動態規模不小于40dB。
10. 振動操控儀隨機信號應滿意平穩、正態分布和各態歷經性要求。
