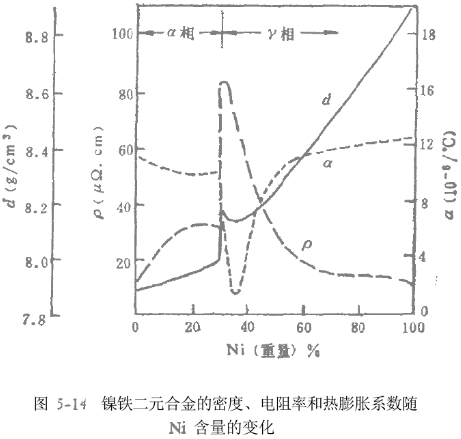

圖5—13是鎳鐵二元合金的相圖。從相圖能夠看出，含鎳量從30奔到100％的鎳鐵合金在室溫下是由單一的面心立方構造的相所構成。

   在合金含鎳量小于30妊時，7相在較低溫度下可經過馬氏體相變改動為體心立方的。相，這種構造改動有顯著的熱滯景象，即升溫的改動溫度和降溫時的改動溫度不相重合。成分為叭Fe鄰近的鎳鐵合金在500土5紀以下會發(fā)作無序相到有序相的改動。長程有序相的呈現和操控對合金磁性的影響很大。一般，經過在有序相范國內改動等溫處理溫度和冷卻速率，就可有效地改動磁晶各向異性常數KI，進而到達改動磁導率的目的。
別的，在二元臺金中假如增加Mo，Cr，cu，V一類元素，能夠減慢從無序相到有序相改動的進程，因此，最終可下降合金中的長程有序度3AD果增加Mn，5i2Ge等元素，則可使合金的長程有序度簡直堅持不變。
