▲ 溫度濕度交變實驗箱的構成

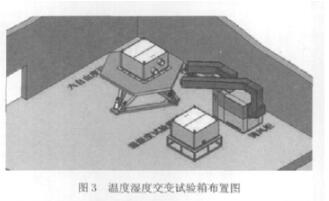

溫度濕度交變實驗箱由實驗箱體、調風柜、控制系統等三有些構成，實驗箱配有兩套底座，既可以獨自作為溫濕度實驗箱運用，也可與六自由度模仿實驗臺聯合運用。其布置圖見圖3所示。
▲ 全體概述

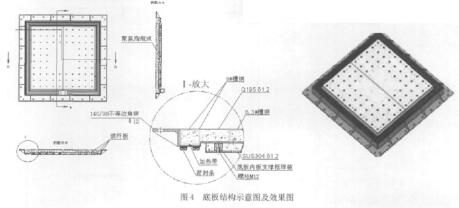

由于該實驗箱既可獨自做溫濕度實驗，也可和六自由度模仿實驗臺聯合運用，箱體的底板有必要與六自由度實驗臺聯合，并且底板接受載荷為1000 kg，因而實驗箱的倉體和底板的規劃要求分量輕、強度好成了該產品規劃的一大特色。六自由度模仿實驗臺面的承重在1600kg內，為了能確保六自由度的汽缸支撐力，我們思考實驗箱體的外殼選用Q 195，s 1.2m m的鋼板和40X40X3(mm)的方管焊接成框，確保了箱體的全體吊裝強度；內膽選用SL S304/zB，s 1.0m m優異小銹鋼薄板加工，有用地減小了實驗箱的分量及箱內負荷，實驗箱保溫層選用聚胺脂泡沫發泡而成，滿意了箱體的全體保溫作用及可靠性。由于實驗箱底板固定在六自由度臺面上，它會隨臺面作各種空問的運動姿勢，故有必要確保底板的強度，我們選用了140月o-s1z的小等邊角鋼作為底板外框，以便將邊框與臺面用高強度螺栓固定，在邊框內鑲嵌10#槽鋼，底部為薄鋼板，中問選用6.3#槽鋼焊接成井字形，在井字形槽鋼上鋪有6 8.0的玻璃纖維板，玻璃纖維板上層為40X40X3的方管焊接成框，方管上再放置一層玻璃纖維板，全部槽鋼框內用聚胺肢泡沫填充，使整塊底板分量控制在650K g內，底板的構造示意圖和作用圖見圖4。
★ 密封設備

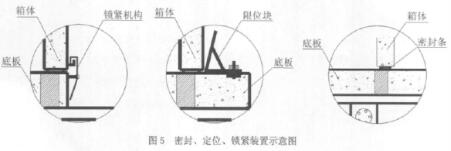

箱體開口安置在箱體卜部，尺度為1500 X 1500<m m)o< span="">開口密封選用雙層硅橡膠密封條密封，密封條固定在箱體底板的聯系面上，依托本身重力及鎖緊設備的鎖緊完成密封，如圖5所示。一起，在聯系面上設備有加熱線，能有用的放置低溫實驗時的凝露，如圖4所示。
★ 定位設備
受工件本身特色約束，實驗箱的開口只能開在箱體底部，其工件進出方法只能采納吊裝方法完成。安放或起吊工件均需求將箱體吊起來。因而箱體在安放過程中就需求有必要的定位設備，防比箱體設備方位違背并盡量減小設備難度節省設備時問，定位設備如圖5所示。
★ 鎖緊設備
箱體在實驗臺上需求在六個自由度內振蕩，因而箱體有必要要設備結實，小僅需求限位設備，并且需求鎖緊組織。箱體鎖緊采納工程上常用的偏疼拉力鉤拉緊的方法完成，如圖5。
▲ 調風柜

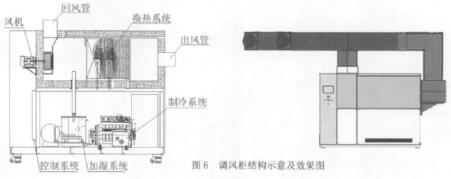

根據此設備運用特色，即箱體處于小停的振蕩狀況中，這種狀況卜作業會使壓縮機、蒸騰器的運用壽命和可靠性卜降，所以實驗箱選用分體式規劃，主箱體用于試件在六自由度模仿環境卜進行溫濕度測驗:空調室、制冷機組、電控系統坐落獨立的調風柜內，經過送風管道為主箱體供給溫濕度條件?？照{室從左到右分別為風葉，加濕噴管，加熱器，蒸騰(除濕)器等?？照{室循環風機坐落電器控制系統內。出風口坐落空調系統頂部，風量經過出風管道進入主箱體，最終經過回風管道(調風柜右側)回到空調問內。加熱器及傳感器引線經過箱體側壁引向電器控制系統內。蒸騰器銅管也是經過箱體底部引向箱體外。制冷機組及控制系統(總稱調風柜)坐落實驗箱體旁邊面，經過風管與作業室箱體銜接，調風柜構造及效果圖見圖6。
因為實驗箱與制冷系統為分體式，實驗箱的冷量是靠涼風做載冷體取得。因而只要在有滿意的低溫氣體的質量流量的狀況卜才干完成作業溫度，經核算實驗箱在滿意過渡進程和安穩漏冷的狀況卜，應當要有8K W的冷量才干滿意要求，因制冷機組選用了l OH P谷輪復疊機組，該機組在滿意作業狀況卜制冷量約l OK W。風是經小300風管向實驗箱送風，風的循環量可由兩部分構成，便利實驗箱體的六自由度運動和削減風量丟失；冷凝器獨自裝置在用戶的風柜外，一起將熱風排出室外。
