▲ 規模
本規范規定了環氧樹脂真空澆注設備的類型、要求、實驗辦法、查驗規矩及象征、包裝、運送和貯存、裝置、運用與保護。
本規范適用于在真空條件下對變壓器、電抗器、互感器和特種電機繞組等撓注環氧樹脂的成套設備。
▲ 規范性引證文件
下列文件中的條款經過本規范的引證而變成本規范的條款。但凡注日期的引證文件，其隨后所有的修正單(不包括訂正的內容〉或修訂版均不適用于本規范，但是，鼓舞依據本規范達成協議的各方研討是不是可運用這些文件的版別。但凡不注日期的引證文件，其版別適用于本規范。
GB/T150鋼制壓力容器
GB/T191包裝儲運圖示象征CGB廳191-2008，IS0 780:1997,MOD)
GB/T2900.3 9電工術語電機、變壓器專用設備
GBIT/T3163真空技能術語CGB廳3163-2007，ISO 3529:1981,MOD)
GB/T522★ 機械電氣安全機械電氣設備第1有些:通用技能條件CGB 522★ 一2008，IEC
60204-1:2005,IDT)
GBIT6070真空技能法蘭尺度CGBIT 607~2007，ISO 1609:1986,MOD)
GB/T7231工業管道的根本辨認色、辨認符號和安全標識
GB/T1246★ 金屬材料熔焊質量要求第2有些:完好質量要求CGB廳1246★ -2009，ISO
3834-2:2005,IDT)
GBIT/T13306標牌
GBIT/T13325機器和設備輻射的噪聲操作者方位噪聲測量的根本準則(工程級〉
GB/T13384機電產品包裝通用技能條件
GB/T16297大氣污染物歸納排放規范
CJ/T206城市供水水質規范
JB/T1090 J型真空用橡膠密封圈型式及尺度
JBIT/T1092 0型真空用橡膠密封圈型式及尺度
▲ 術語和定義
GBIT 2900.39和GB廳3163中建立的以及下列術語和定義適用于本規范。
★ 動態混料dyoamic mixture
在真空環境下，環氧樹脂及固化劑經過海料罐拌和制備澆注料。
★ 靜態混料static mixture
在真空環境下，環氧樹脂及固化劑由計量泵按份額寫入靜態混合器進行混合制備澆注料，此方法制備的澆注料可即混即用。
★ 真空澆注vacuum casting
將環氧樹脂和固化劑的混合料在真空環境下澆注到模具中。
★ 真空壓力澆注vacuum Pressure casting
環氧樹脂和固化劑的混合料真空澆注結束后，在澆注罐中參加緊縮氣體進行加壓使混合料非常好浸滲，工作壓力為0.2 MPa--0.3 MPao

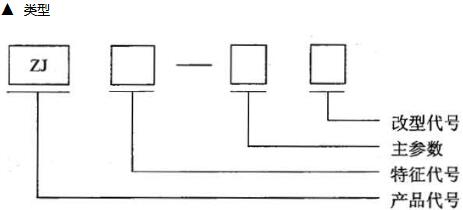

★ 產品代號:用真空、澆述兩詞榜字的漢語拼音榜大寫字母ZJ作代號。
★ 特征代號:動態混料用大寫字母D表明:靜態混料用大寫字母J表明。
★ 主參數:用澆注罐直徑〈或當量直徑〉的毫米數表明。
★ 改型代號:改型后順次用A、B、c…表明。
